Como são fabricados os ímãs de ferrite?
Os ímãs permanentes de ferrite são materiais cerâmicos produzidos por uma rota de pós. Óxido de ferro é combinado principalmente com compostos de estrôncio ou bário, passa por calcinação, moagem, prensagem, sinterização, acabamento, magnetização e inspeção.
Que matéria-prima forma o ímã de ferrite?
Os ímãs de ferrite dura usados como ímãs permanentes são normalmente ferritas hexagonais de estrôncio ou bário. A formulação parte de óxido de ferro e de carbonato de estrôncio ou carbonato de bário, com pequenas adições que podem ajustar processamento e propriedades.
O termo “ferrite” também aparece em núcleos magnéticos macios usados em eletrônica. Esses materiais têm composições e objetivos diferentes. Esta página trata dos ímãs permanentes de ferrite, também chamados de ímãs cerâmicos.

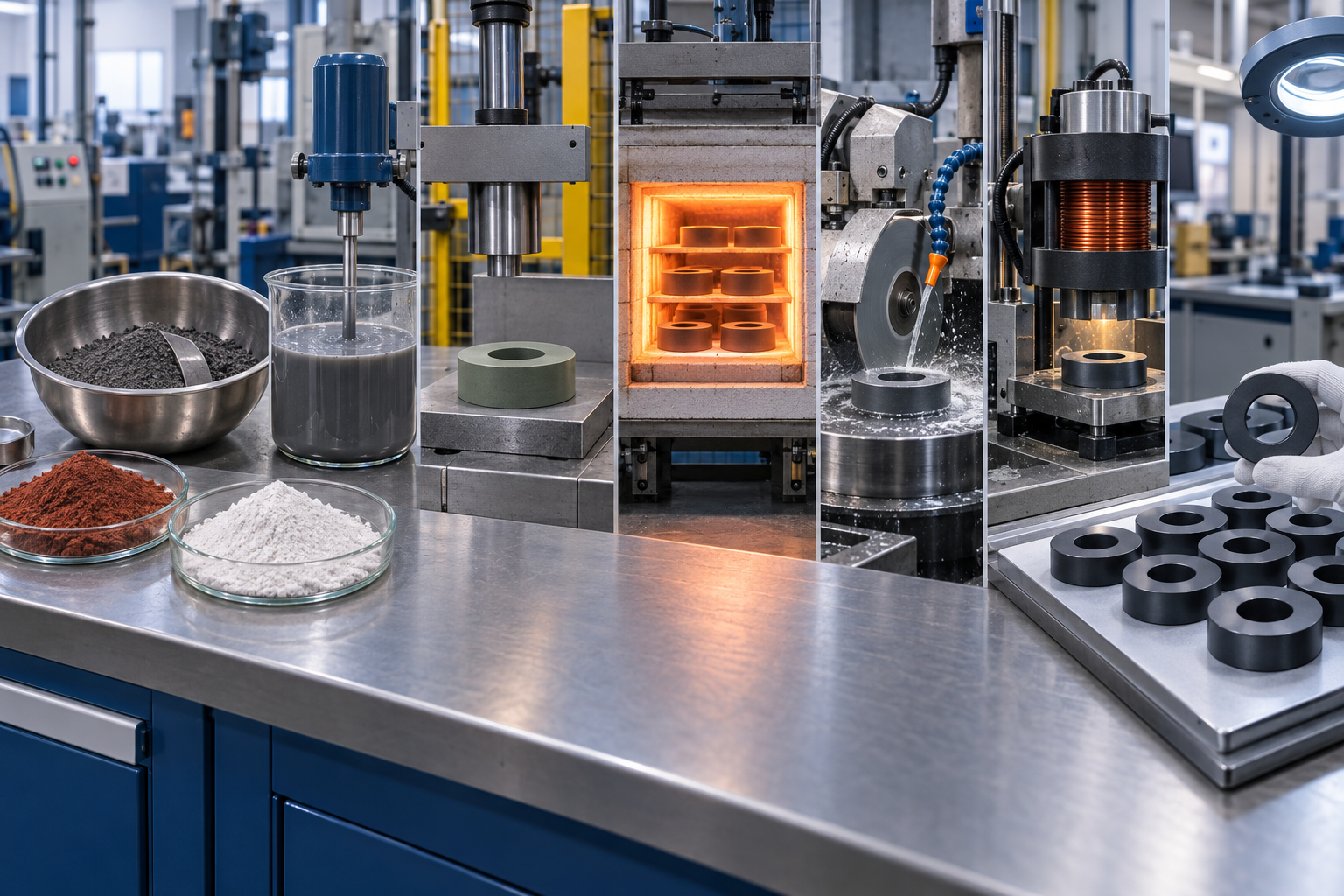

Resumo das etapas de fabricação
1. Pesagem e mistura das matérias-primas
Óxido de ferro e o composto de estrôncio ou bário são dosados de acordo com a composição definida. A uniformidade da mistura influencia a reação posterior, a distribuição dos grãos e o desempenho magnético.
Fabricantes controlam composição química, umidade, tamanho das partículas e contaminação. A TDK descreve, para processos de ferrite, inspeção de matérias-primas, análise química, pesagem e mistura antes das etapas térmicas e de moagem.
2. Calcinação ou pré-sinterização
A mistura é aquecida em temperatura elevada para iniciar a reação química que forma a fase ferrítica. Essa etapa é chamada de calcinação ou pré-sinterização. O material resultante ainda não possui a geometria do ímã final.
Após o tratamento, o produto calcinado é fragmentado. Temperatura, atmosfera, tempo e composição são controlados porque influenciam as fases formadas e o comportamento do pó durante a etapa seguinte.
3. Moagem fina e preparação do pó
O material calcinado é moído até atingir uma distribuição de partículas adequada. A moagem pode ocorrer a seco ou em meio líquido, conforme o processo. Na rota úmida, forma-se uma suspensão que facilita o controle e a orientação das partículas.
O objetivo não é apenas reduzir o tamanho. A distribuição dos grãos afeta prensagem, retração, densidade, coercividade e outras propriedades do ímã sinterizado.
4. Prensagem seca ou úmida
Prensagem a seco
O pó condicionado é colocado em uma matriz e compactado. A rota favorece produtividade e geometrias adequadas ao processo, podendo produzir peças isotrópicas ou orientadas conforme o equipamento.
Prensagem úmida com orientação
Uma suspensão de partículas é prensada enquanto um campo magnético orienta preferencialmente os grãos. Essa rota é comum na produção de ferrite anisotrópica, com maior desempenho em uma direção definida.
A peça compactada é chamada de corpo verde. Ela já possui uma forma aproximada, mas ainda é porosa, frágil e não apresenta a densidade final.
5. Sinterização
Os compactos são aquecidos em fornos com ciclos controlados. Durante a sinterização, as partículas se unem, a porosidade diminui e a microestrutura se desenvolve. O componente sofre retração, por isso a matriz e o processo precisam compensar a variação dimensional.
Temperaturas e curvas exatas dependem da composição, da geometria e do fabricante. A peça final permanece cerâmica: é dura, resistente ao desgaste e à corrosão, mas também quebradiça e sensível a impactos.
6. Retificação e acabamento
Como a sinterização provoca retração e variações, superfícies funcionais podem ser retificadas com ferramentas abrasivas. A ferrite não deve ser furada ou cortada como aço comum, pois pode trincar, lascar e gerar pó.
Muitas peças são utilizadas sem revestimento, graças à resistência natural à corrosão. Pinturas, adesivos ou montagens específicas podem ser aplicados quando a aplicação exige identificação, proteção mecânica ou integração a outro componente.
7. Magnetização
A peça sinterizada ainda precisa receber um campo intenso em um magnetizador. Um pulso elétrico aplicado a uma bobina cria o campo que magnetiza o componente na direção prevista no projeto.
Em ferrites anisotrópicas, a magnetização final deve respeitar a orientação definida durante a prensagem. A direção pode ser axial, diametral, radial ou multipolar, dependendo da geometria e do ferramental.
8. Inspeção e controle de qualidade
As verificações podem incluir dimensões, aparência, trincas, densidade, força, fluxo magnético, polaridade e propriedades da curva de desmagnetização. Lotes também podem ser rastreados desde a matéria-prima até a liberação final.
| Controle | O que verifica | Por que importa |
|---|---|---|
| Composição | Proporções e contaminações | Evita fases indesejadas e variações magnéticas |
| Dimensões | Medidas e tolerâncias | Garante encaixe e montagem |
| Integridade | Trincas, lascas e acabamento | Reduz falhas mecânicas |
| Magnetismo | Fluxo, polaridade e curva magnética | Confirma desempenho e direção |
Ferrite isotrópica e anisotrópica
Ferrite isotrópica não possui uma direção preferencial tão marcada e pode ser magnetizada em diferentes direções, normalmente com desempenho mais baixo. Ferrite anisotrópica tem partículas orientadas durante a fabricação e oferece maior desempenho na direção definida.
Essa diferença não é apenas comercial: ela muda o ferramental, a orientação, a magnetização e o comportamento final da peça.
Perguntas frequentes
Ferrite é feita de ferro puro?
Não. O ímã é uma cerâmica magnética baseada principalmente em óxido de ferro combinado com compostos de estrôncio ou bário.
O ímã já sai magnetizado do forno?
Não necessariamente. A sinterização forma a peça e sua microestrutura; a magnetização final costuma ocorrer depois do acabamento, em equipamento próprio.
Por que a ferrite é quebradiça?
Porque é um material cerâmico sinterizado. Possui boa dureza e resistência ambiental, mas baixa tolerância a choque e flexão.
Ferrite precisa de revestimento?
Em muitas aplicações, não. O material apresenta boa resistência natural à corrosão, embora a montagem ou o ambiente possam justificar pintura, encapsulamento ou proteção adicional.
É possível fabricar qualquer formato?
Há discos, anéis, blocos, arcos e geometrias especiais, mas o processo, a retração e a fragilidade impõem limites. Formas adequadas à prensagem e à sinterização são mais econômicas.
